制造商：美國諾沃孚 NORWOLF
扭矩范圍：176-65280Nm
最大工作壓力：700bar

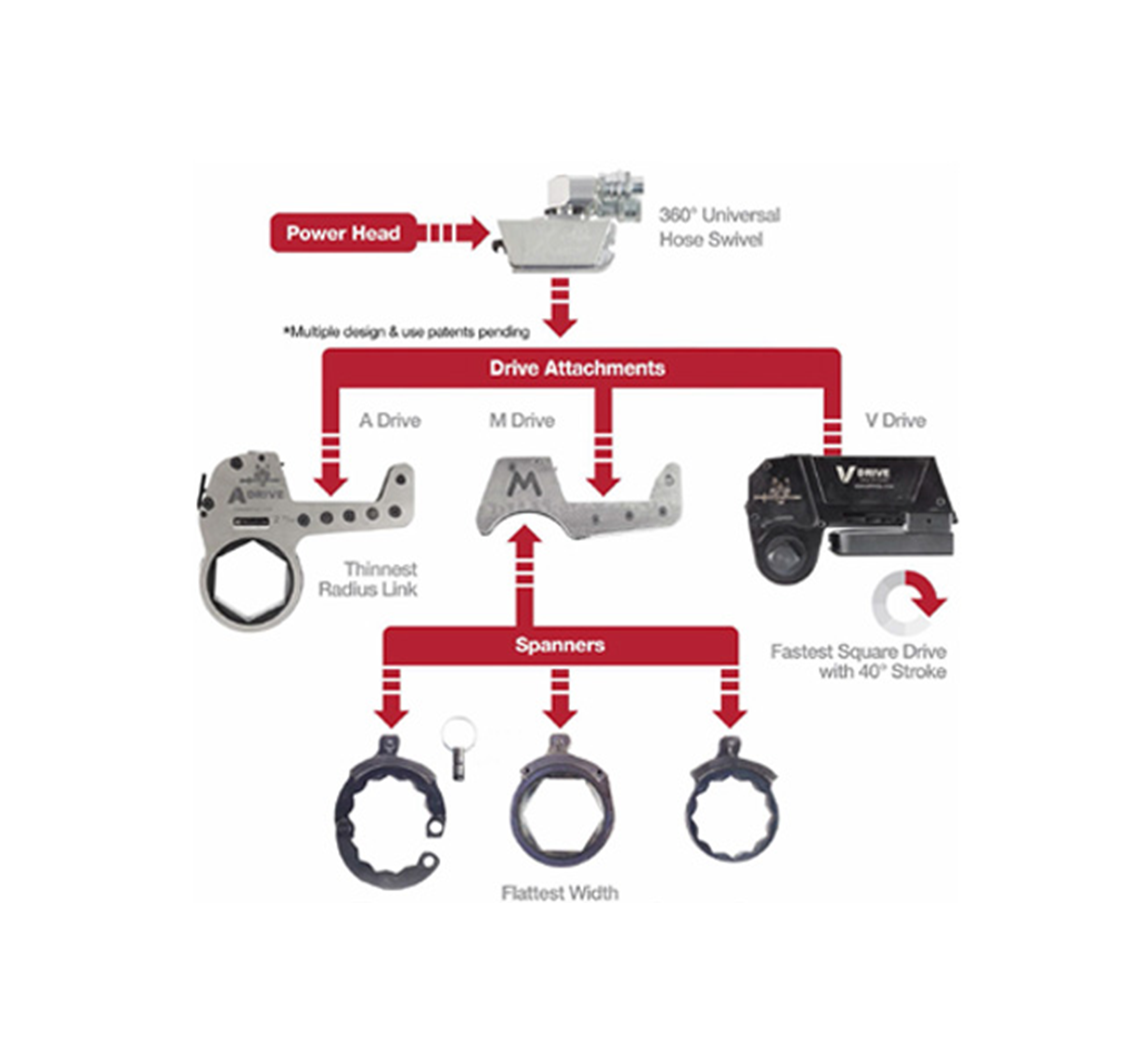

● 模塊化設計，同一個動力頭可根據需要組裝成不同用途的扳手
● 反作用力臂可在X/Y軸方向滑動，無需取下即可重新定位，調整更方便
● 速度快，每行程驅動軸旋轉角度為40°
● 全封閉結構，免手持操作，工作更安全
● 鋁鈦合金機身，表面陽極氧化，重量輕，強度高
● 便于拆裝的雙作用動力頭，最大工作壓力：700bar，精度3%
● 可180°× 360°旋轉的快速接頭，操作更簡便
V-DRIVER系列驅動式液壓扭矩扳手-可在X/Y軸方向自由移動的反作用力臂，用不偏載

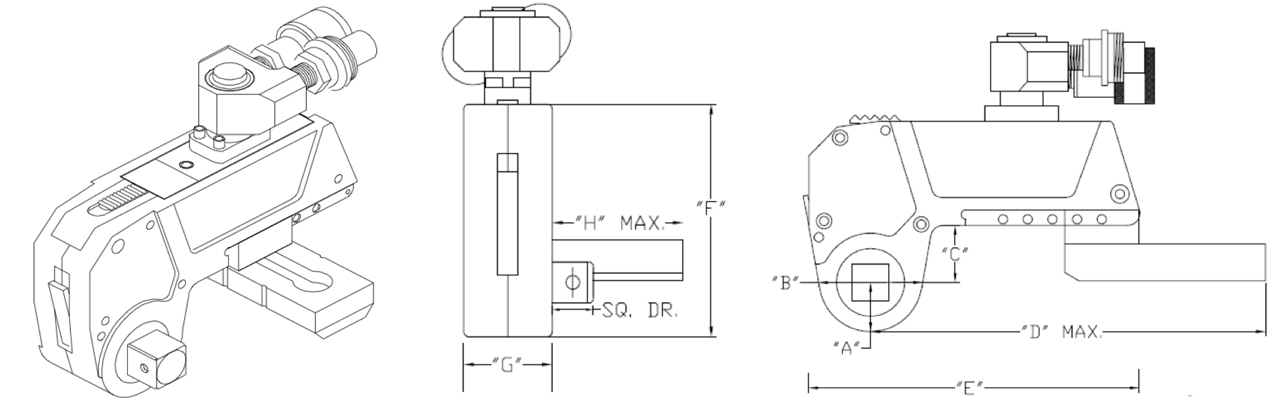

X DRIVER 動力頭 | V DRIVE 工作頭 | 成套型號 | 驅動方身 | 扭矩范圍 /Nm | 外形尺寸/mm | |||||||
A | B | C | D | E | F | G | H | |||||
X2 | V2 | X2-V2 | 3/4" | 176-1762 | 25.4 | 53.3 | 29.5 | 203.2 | 174.8 | 108.7 | 41.4 | 63.5 |
X4 | V4 | X4-V4 | 1" | 417-4175 | 33.8 | 71.1 | 39.4 | 271.0 | 232.9 | 144.8 | 55.1 | 84.6 |
X8 | V8 | X8-V8 | 1-1/2" | 815-8155 | 42.2 | 88.9 | 49.3 | 338.6 | 291.1 | 181.1 | 38.8 | 105.7 |
X16 | V16 | X16-V16 | 1-1/2" | 1410-14100 | 50.8 | 106.7 | 59.2 | 406.4 | 349.3 | 217.2 | 82.8 | 127.0 |
X32 | V32 | X32-V32 | 2-1/2" | 3342-33420 | 67.6 | 142.2 | 78.7 | 542.0 | 465.8 | 289.6 | 110.2 | 169.2 |
X64 | V64 | X64-V64 | 2-1/2" | 6528-65280 | 84.6 | 177.8 | 98.6 | 677.7 | 582.4 | 362.0 | 137.9 | 211.6 |
